道威棱镜

  根据棱镜旋转角度和光入射表面的不同,道威棱镜可以使图像旋转、倒立或后向反射。道威棱镜一般用N-BK7玻璃制造,在可见光到近红外光谱范围具有高透射率。

  道威棱镜可以被认为是顶端被切除的直角棱镜,这样就减小了棱镜的重量和杂散光的内部反射。它们在用于会聚光束时会引入像散,所以我们建议用于准直后的光束。此外,这些棱镜还会影响透射光束的偏振态。

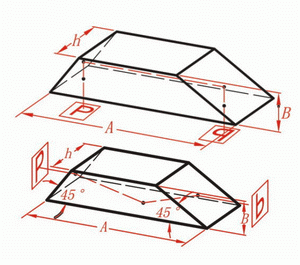

  在道威棱镜中,光线通常是沿着棱镜的纵轴传播的。当光线从一个45°侧面入射时,光在底面发生一次反射,在棱镜另一侧形成倒立图像。将棱镜沿着纵轴进行旋转,会让图像以两倍于棱镜的旋转速度进行旋转(请参看右边的视频)。例如,当棱镜旋转20°时,图像将旋转40°。镀增透膜的道威棱镜专门设计用于成像旋转和倒立应用。由于入射角较大,因此光线在棱镜的底面发生全反射,即使光线的传播轴和棱镜的纵轴不完全平行也是如此。因此,道威棱镜的内部透过率仅受到棱镜吸收率的限制。

  当光束入射到道威棱镜最长的表面时,道威棱镜可以用作一个后向反射镜或直角棱镜。出射光平行于入射光(与入射角无关),并被棱镜倒立180°。对于空间局限或需要更便利的安装方式的应用中,道威棱镜可以替换后向反射镜或直角棱镜。

技术规格:
材料...........................................................见下表
尺寸公差...........................................+0.0,-0.2mm
有效孔径.....................................................>90%
角度误差........................................< 3 arc minutes
面形..............................................λ/8 @ 632.8nm
光洁度.........................................................60-40
倒角................................................<0.5mm x 45°
镀膜..........................................................不镀膜

P/NABhMaterial
206019.302.601.30SF11
2060214.005.002.60SF11
20603802020BK7
2060421.105.005.00BK7
2060542.3010.0010.00BK7
2060663.4015.0015.00BK7
●尺寸单位:毫米
●其他规格和镀膜要求请联系EastOptics销售获得。
